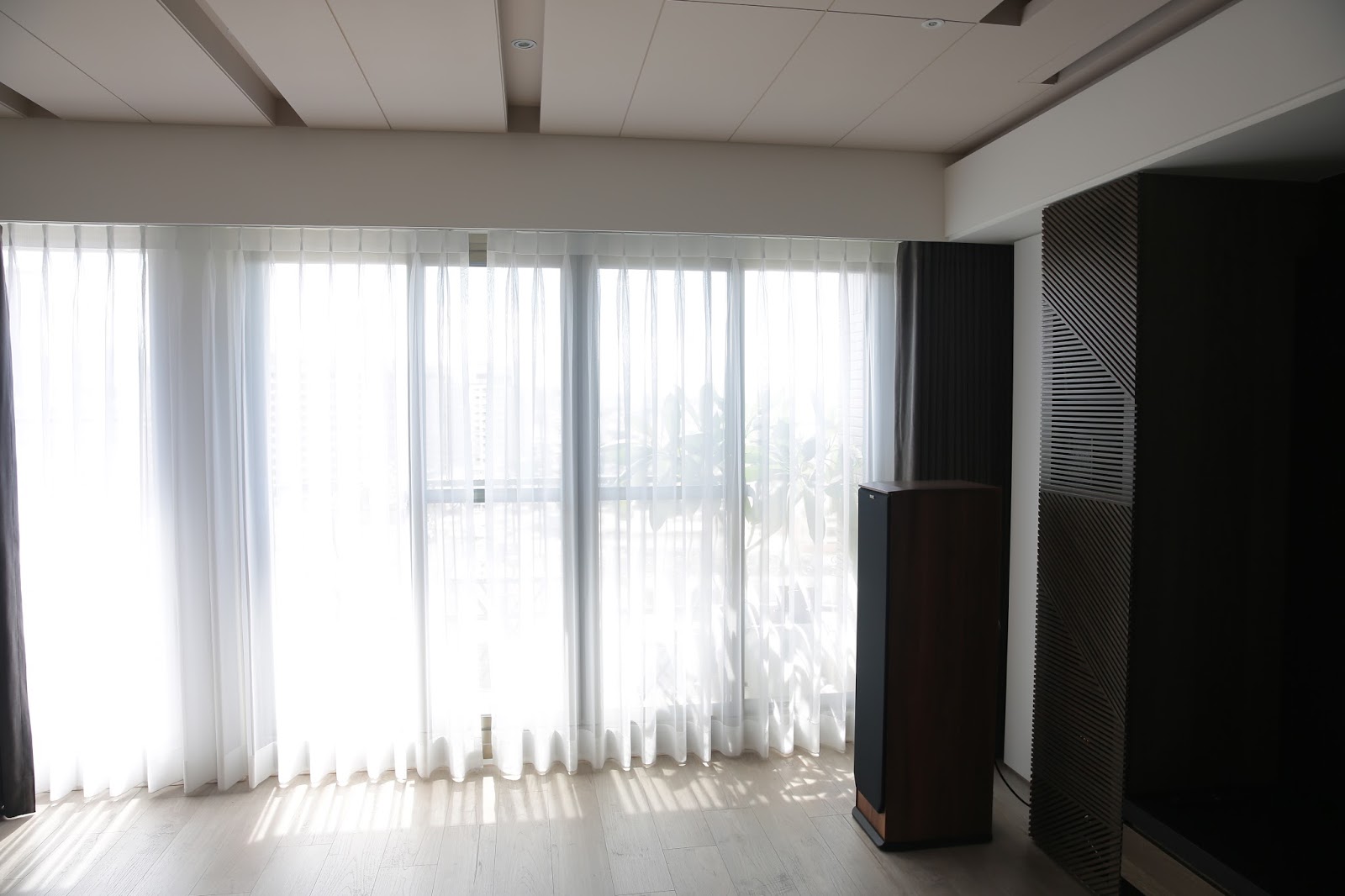

這次裝潢的時侯，主臥跟客廳都採用了電動窗簾。客廳採用電動窗簾，最主要的原因是怕傢俱、木作久了會變色，所以想說用了電動窗簾，設定 schedule 後，白天就可以自動把窗簾拉上，增加傢俱及木作的耐用度。







但是這款電動窗簾其實並沒有 schedule 的功能，只有一個無線遙控器，因此只好自己來了 XD

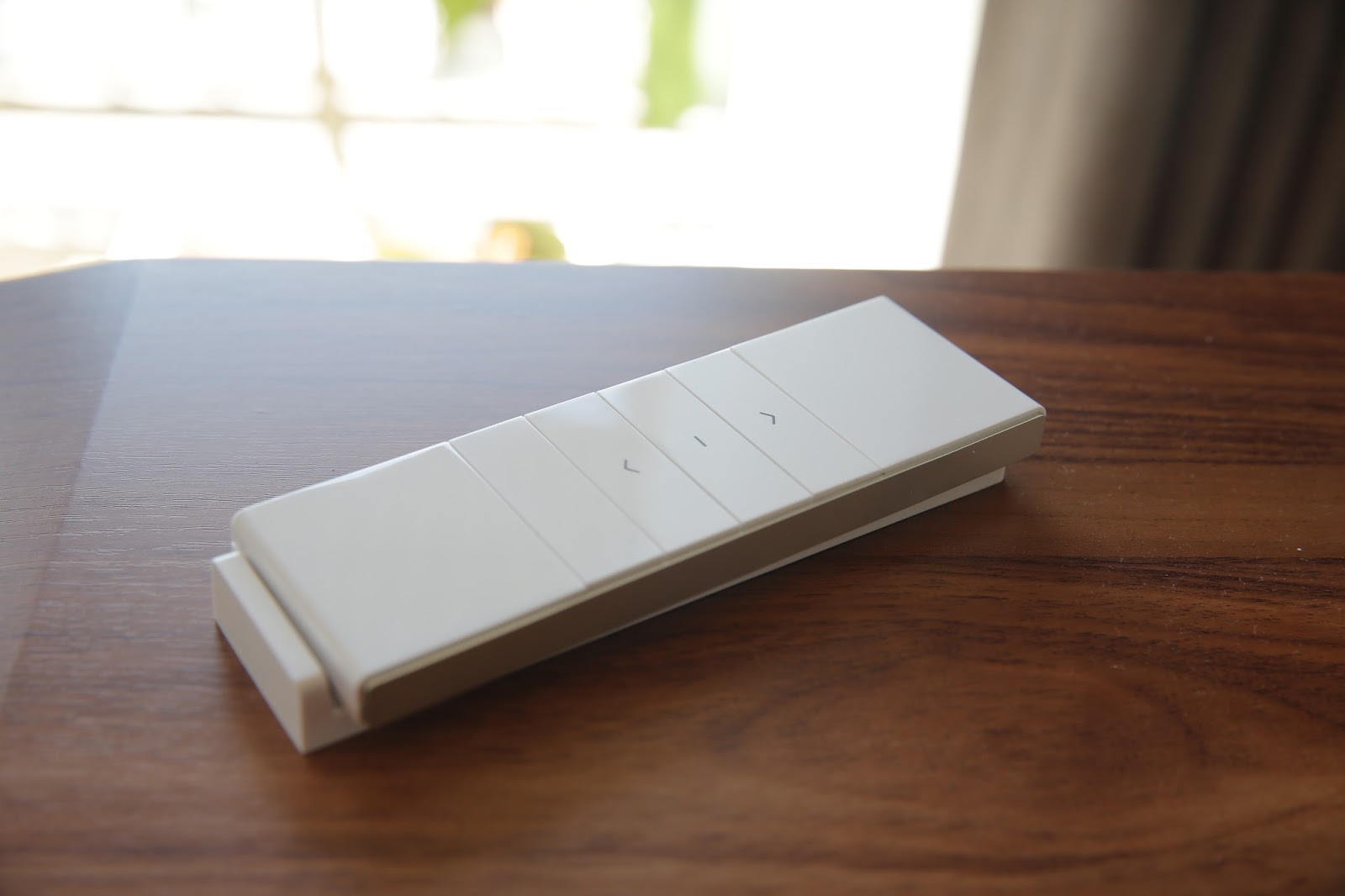

原廠附的遙控器質感還不錯，是採用磁吸式跟掛架結合



我使用了 OpenHAB ＋ RM2 Pro ＋RM Bridge 來完成第一步。



第一步 - 用 RM Bridge 來控制窗簾

http://rm-bridge.fun2code.de/

原本的 RM2 Pro 就可以透過它的 App 就來控制窗簾了，但 App 並沒有提供任何 API 或者 HTTP command 讓我們透過程式去操作，因此我另外用了 RM Bridge 操作 RM2 Pro。

RM Bridge 本身就有提供 learning code 的介面 http://rm-bridge.fun2code.de/rm_manage/code_learning.html，你可以自己定義指令名稱，然後按下原本的遙控器讓他學習即可。下面則是窗簾、投影機及布幕等學習完的指令清單。接下來只要透過 URL 就可以去發射遙控器訊號了。







當然，RM2 Pro 本身也有提供完整的 SDK，所以其實要全部自己來，不透過 RM Bridge 也是可以的。



第二步 - 整合進入 OpenHAB

http://www.openhab.org/

OpenHAB 是我目前最喜歡的 home automation 平台，因為各式各樣的 binding 非常豐富，從常見的 Philips Hue， Sonos, INSTEON,到 DAIKIN 冷氣，SAMSUNG電視，甚至我的音樂撥放器 SqueezeBox 都有。而一般 RD 最喜歡看到的 HTTP，TCP也都一應俱全，而且如果覺得不夠，也可以自己再擴充，真的是夢幻逸品啊 XD



這裡我是使用 HTTP binding 來跟 RM Bridge 整合。OpenHAB 最困難的地方是它的設定檔，官方網頁開宗明義就有說:很難學，但是很值得 XD



首先要把它加到 OpenHAB 的 item 中，以我的環境為例:

/opt/openhab/configurations/items/demo.items



在最後面加入

Switch  Curtain           "Living Room Curtain"                   { http=">[ON:GET:http://192.168.11.5:7474/code/openit] >[OFF:GET:http://192.168.11.5:7474/code/closeit]" }

這樣就多了一個 type 為 Switch 的 Curtain 物件，並在 ON/OFF 時分別會送不同的 URL



接下來要在 sitemaps 中把這個 Curtain 加進去:

/opt/openhab/configurations/sitemaps/homekit.sitemap



sitemap homekit label="Diro HomeKit" {

  Switch item=Curtain label="Curtain"

  Switch item=Screen label="Screen"

  Switch item=Projector label="Projector"

}

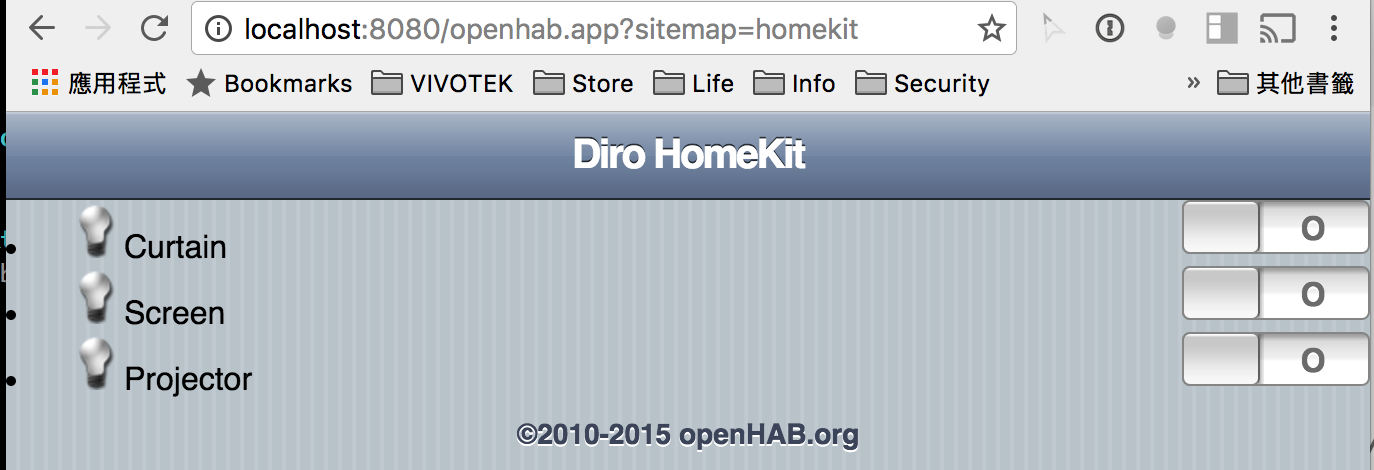

接下來啟動 OpenHAB 後，就可以透過瀏覽器看到:



這樣就可以透過 OpenHAB 去設定 schedule 來定時開關窗簾了。



第三步 - 整合 HomeKit bridge

https://github.com/htreu/OpenHAB-HomeKit-Bridge

最後就是要想辦法跟 SIRI 做整合了，只能說 OpenHAB 實在太強大了，貢獻者眾，竟然已經有人寫好了 HomeKit Bridge！！



因此只要正確的啟動，就沒有問題了

npm start -- --name "myopenhab-bridge" --sitemap homekit



如果平常沒有在用 node.js 的，應該會缺很多 package，基本上補一補就沒什麼問題了

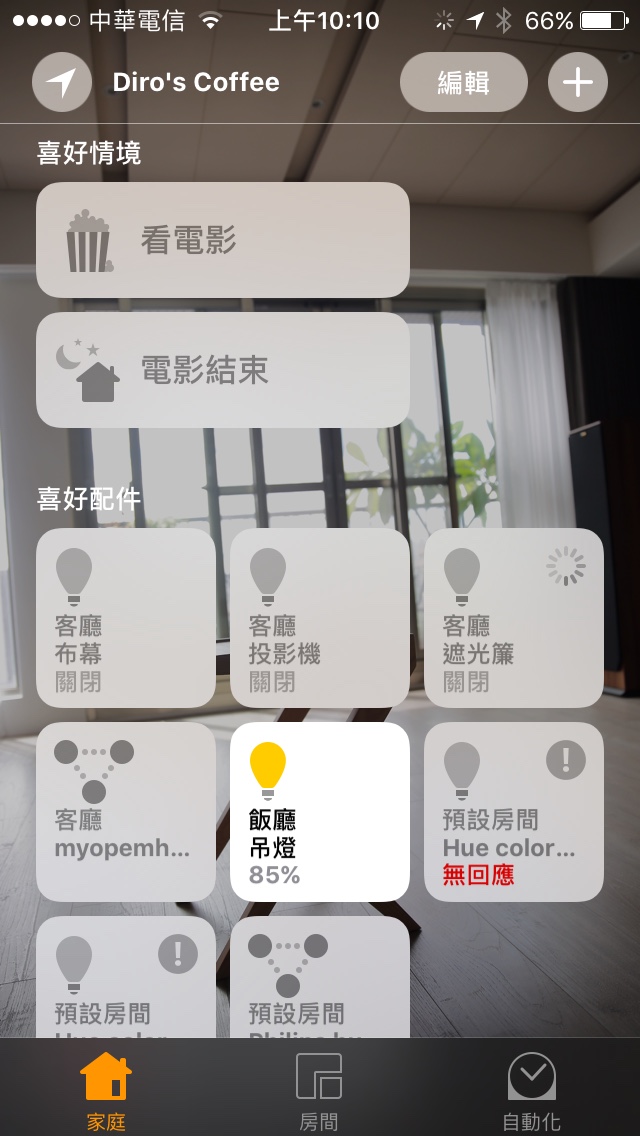

接下來最重要的是要安裝 eve  來編輯 HomeKit database。打開 eve 後，就會有設定介面，並且可以找到 myopenhab-bridge 這個裝置，加進去之後，就可以看到下面所有的設備啦（Curtain, Projector, Screen...)



接下來就跟操作一般 HomeKit 的設備一樣了，設定房間、設備名稱等，然後就可以用 SIRI 來控制他們了 :)





示範影片:
